Датчик температуры двигателя сурф

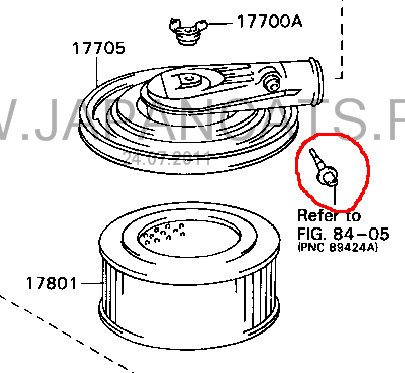

Подскажите что за датчик на Хайлюксе на впуске

#1 ВНЕ САЙТА Glen

  • Юзер
  • Регистрация: 19 Nov 2010
  • 289 сообщений
    • Авто: TOYOTA fj4R и НiLux KZt
    • Имя: Alex
    • Пол: Мужчина
    • Город: Киев

    Прикрепленные изображения

    • Наверх

    #2 ВНЕ САЙТА Манцурик

  • Юзер
  • Регистрация: 11 Aug 2010
  • 154 сообщений
    • Авто: toyota Prado90Prado120Corolla07
    • Имя: Дмитрий
    • Пол: Мужчина
    • Город: Киев

    Сообщение отредактировал Манцурик: 25 April 2014 — 14:30

    • Наверх

    #3 ВНЕ САЙТА Glen

  • Юзер
  • Регистрация: 19 Nov 2010
  • 289 сообщений
    • Авто: TOYOTA fj4R и НiLux KZt
    • Имя: Alex
    • Пол: Мужчина
    • Город: Киев
    • Наверх

    #4 ВНЕ САЙТА vladin

  • ORM
  • Регистрация: 26 Oct 2009
  • 2263 сообщений
    • Авто: TLC 70
    • Имя: Владислав
    • Пол: Мужчина
    • Город: Киев
    • Наверх

    #5 ВНЕ САЙТА Манцурик

  • Юзер
  • Регистрация: 11 Aug 2010
  • 154 сообщений
    • Авто: toyota Prado90Prado120Corolla07
    • Имя: Дмитрий
    • Пол: Мужчина
    • Город: Киев
    • Наверх

    #6 ВНЕ САЙТА Манцурик

  • Юзер
  • Регистрация: 11 Aug 2010
  • 154 сообщений
    • Авто: toyota Prado90Prado120Corolla07
    • Имя: Дмитрий
    • Пол: Мужчина
    • Город: Киев

    Датчик температуры воздуха во впускном коллекторе
    Датчик температуры воздуха измеряет температуру воздуха после воздухоочистителя для последующего вычисления объема воздуха, поступившего в цилиндры двигателя, и подачи команды на впрыск соответствующего количества топлива. Работает всегда в пэре с датчиком абсолютного давления воздуха во впускном коллекторе. Установлен во впускном воздуховоде с тыльной стороны у воздухоочистителя.
    Проверка датчика
    1 Отсоедините разъем датчика.
    2. Снимите датчик температуры воздуха на впуске.
    3. Погрузите датчик в водяную ванну и постепенно нагревайте ее. Омметром измерьте сопротивление между выводами датчика
    4. Заверните датчик и подсоедините разъем.
    Проверка напряжения сигнала Проверьте напряжение между выво дами П»НА» и «Е2» рэзьема электрон ного блока управления Проверка про изводится при подсоединенном разъеме и включенном «зажигании».
    Температура.°C Напряжение В
    20 0.2-3.8
    80 0.1 -1.5

    Из интернета
    Датчики температуры — это по терморезисторы, сопротивление которых зависит от их температуры.
    Т.е., измерив сопротивление такого датчика, можно определить его температуру (зная зависимость, конечно).

    При подготовке рабочей смеси показания датчиков влияют на количество подаваемого топлива, а так же на работу клапана ХХ.

    Рабочая смесь, состоящая из воздужа и топлива, лучше сгорает при большем количестве кислорода (содержащегося в воздухе), но если при этом топлива будет недостаточно (бедная смесь), то мощность двигателя будет снижена.
    Если же кислорода будет недостаточно — двигатель не сможет работать т.к. смесь не будет сгорать, либо будет двигатель будет развивать малую мощность, если смесь будет сгорать не вся.

    Поскольку плотность воздуха зависит от его температуры, то количество кислорода в одном и том же объеме холодного и горячего воздуха будет разной, а значит тот же объем воздуха сможет сжеч меньшее количество топлива.

    Т.е. при бОльших температурах смесь обедняется, при мЕньших температурах — обогощается.

    Со временем датчики температуры либо выходят из строя (кз или разрыв), все понятно. Менять.
    Но часто со временем у датчика изменяется зависимость его сопротивления от его температуры. Вот тогда и начинаются проблемы.

    Если в жару датчик уверяет ECU в том, что сейчас холодно, ECU подаст бОльше топлива и это приведет к плохому запуску двигателя (долго крутить, может глохнуть), а так же ухудшению динамики автомобиля.
    При этом вырастет расход топлива! Если мы ездим по городу или даже по трассе — двигатель достаточно прогрет и воздух успевает нагреваться до попадания в цилиндры, поэтому топливо должно быть обеднено по сравнению со случаем холодного воздуха. Если датчик уверен, что воздух холодный — смесь излишне обогощается. Водитель может ощутить это усилившимся гулом двигателя и ухудшением динамики разгона, зависящей от температуры двигателя и воздуха.

    Если в холодную погоду датчик уверяет, что сейчас жарко — последствия будут те же, только из-за недостатка топлива.

    • Наверх

    #7 ВНЕ САЙТА vermic

  • ORM
  • Регистрация: 06 Jul 2006
  • 641 сообщений
    • Авто: Toyota 4×4/MB-E
    • Имя: Виталий
    • Пол: Мужчина
    • Город: Киев

    Это я тоже в толмуде вычитал, интересуюсь его работой, на что влияет. Дело в том что у меня просто проводки болтаются и никуда не подсоединены. на что он влияет и может он не нужен?

      02.06.2021
      Новые пункты выдачи заказов в Свердловской области. подробнее
      01.05.2021
      График работы майские праздники 2021. подробнее
      31.12.2020
      График работы центрального офиса компании в новогодние праздники 2020-2021. подробнее

    В интернет магазине Пленти Кар Вы можете купить автозапчасти для японских автомобилей (Toyota, Mazda, Honda, Isuzu, Lexus, Mitsubishi, Nissan, Subaru, Suzuki), европейских автомобилей (Ford, BMW, Citroen, Peugeot, Alpha, Lancia, Fiat, Land Rover, Mercedes, Opel, Renault, Rover, Volkswagen, Audi, Skoda, Seat, Volvo, Saab, Jaguar), американских автомобилей (Chevrolet, GM, Chrysler, Cadillac, Hummer, Infiniti, Jeep, Pontiac) и корейских автомобилей (Daewoo, Hyundai, Kia, SsangYong). Если Вы не смогли самостоятельно найти запчасти для Вашего автомобиля, обратитесь к нашим специалистам. Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

    Примеры установки

    На снегоходе «Варяг 500», в отличие от 550-кубового варианта, нет штатного датчика температуры.

    Можно аналогичным образом установить использованный там KOSO RX2N+ RMZ — в этом случае сам прибор устанавливается на место штатного спидометра, подключается к сети питания.

    А затем на один из выхлопных патрубков как можно ближе к мотору надевается специальный хомут из установочного комплекта.

    Приваренная к хомуту резьбовая втулка используется как кондуктор для сверления в патрубке отверстия, а затем в нее заворачивается датчик. Установка в этом случае проста, но отталкивает высокая цена самого комплекта.

    Также можно использовать комплекты с датчиками температуры под свечи — как двухканальные (с контролем температуры каждого цилиндра), так и одноканальные.

    Читать еще:  Гидростартер для запуска двигателя

    При установке одноканального индикатора как на этот, так и на любой другой снегоход с двумя цилиндрами желательно устанавливать датчик под свечу цилиндра, отдаленного от крыльчатки охлаждения — он обдувается более горячим воздухом и перегреется первым.

    Для снегоходов «Рысь» удобно использовать технологическое отверстие сбоку головки цилиндра. При установке датчиков, идущих в комплекте с прибором ЦИТД-4, его нужно доработать, углубив сверлом на 6 миллиметров.

    Отверстие заполняется теплопроводной пастой, и туда заворачивается датчик, корпус индикатора же врезается в приборную панель.

    Обычно приборы выпускаются круглыми для упрощения монтажа, так как для их установки потребуется лишь коронка и шуруповерт.

    Для малогабаритного снегохода наподобие Irbis Dingo 150 оптимальна установка датчика температуры в виде кольца под свечу зажигания — например, в комплекте с доступным по цене прибором «Мототермометр МТ-30».

    Открытая конструкция снегохода значительно облегчит прокладку проводки.

    Но вот к исполнению самого индикатора температуры есть требование: врезать его некуда, следовательно, он должен быть рассчитан на наружный монтаж или для него придется приобретать специальное крепление (подиум).

    Для установки на импортный снегоход, например, популярной в России фирмы Yamaha, может быть удобным разное исполнение датчиков в зависимости от конструкции снегохода.

    Так, свободное место на панели Yamaha Viking VK 540 позволяет врезать туда популярные приборы ЦИТД.

    Конструкция ряда снегоходов позволяет устанавливать датчики температуры не под свечи, а под гайки крепления головок цилиндров.

    Этот способ более удобен, так как упрощает смену свечей зажигания и исключает возможность повредить при этом датчик.

    Датчики в таком случае нужно размещать ближе к центру двигателя — в этом случае будет наименьшим разбег показаний из-за разного расстояния от вентилятора охлаждения.
